Prototypowania w 3D
Technologie

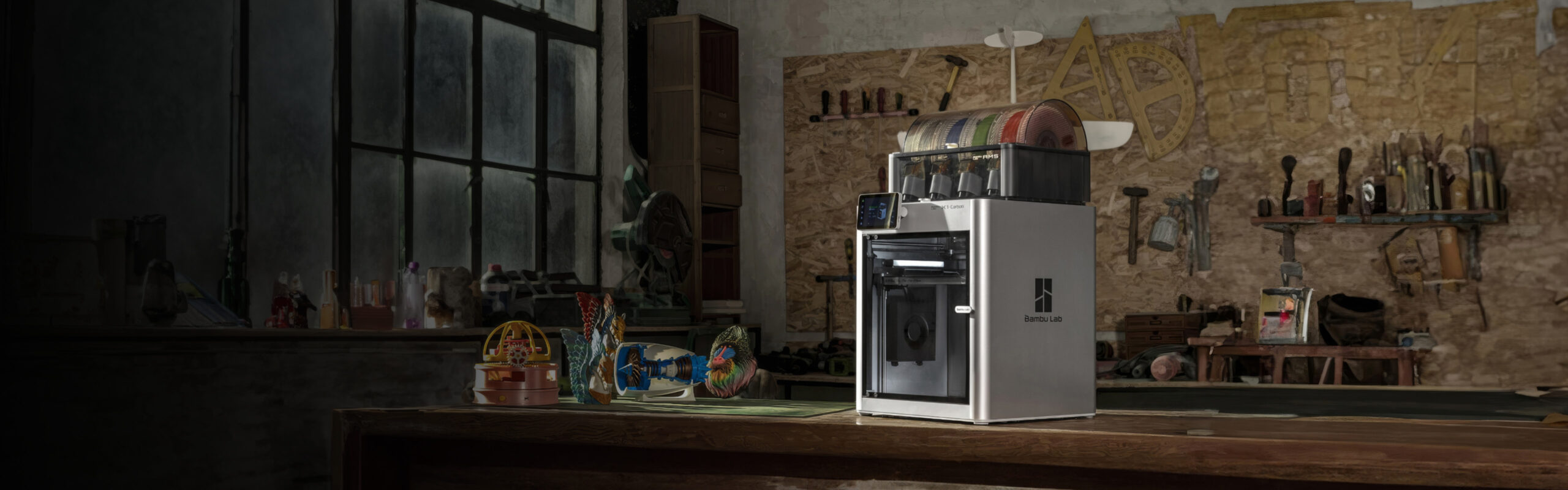

Druk 3D (np. FDM, SLA, SLS): Tworzenie fizycznych modeli warstwa po warstwie na podstawie cyfrowych projektów.
Modelowanie 3D
Tworzenie wirtualnych prototypów w oprogramowaniu CAD (np. SolidWorks, Blender, Fusion 360).
Skanowanie 3D
Digitalizacja istniejących obiektów do analizy lub modyfikacji.
CNC
Precyzyjne wytwarzanie prototypów z materiałów takich jak metal, drewno czy tworzywa sztuczne.
Kluczowe aspekty prototypowania w 3D
Prototypowanie w 3D to proces tworzenia fizycznego modelu przedmiotu w trzech wymiarach, zazwyczaj przy użyciu technologii druku 3D lub innych metod szybkiego wytwarzania (ang. rapid prototyping). Pozwala ono przekształcić projekt komputerowy (model CAD) w realny obiekt, który można zobaczyć, dotknąć
Zastosowanie
Testowanie funkcjonalności i wytrzymałości produktu. Prezentacja koncepcji inwestorom lub klientom.
Weryfikacja zgodności z normami i wymaganiami. Szybkie wprowadzanie iteracji i poprawek w projekcie.
Zalety
Skrócenie czasu projektowania i wprowadzania produktu na rynek.
Redukcja kosztów poprzez wczesne wykrywanie błędów. Możliwość testowania różnych wariantów produktu.
Przykłady
W medycynie: prototypy implantów lub modeli anatomicznych do planowania operacji. W motoryzacji: modele części samochodowych do testów aerodynamicznych. W designie: prototypy opakowań, mebli lub urządzeń użytkowych.
Prototypowanie w 3D to proces tworzenia fizycznych lub wirtualnych modeli produktu w celu weryfikacji koncepcji, ergonomii, funkcjonalności i estetyki przed produkcją.
Kluczowe aspekty tego procesu to:
1. Określenie celu prototypu
Koncepcyjny – szybki model wstępny, wizualizacja pomysłu.
Funkcjonalny – sprawdzenie mechaniki i interakcji elementów.
Estetyczny – wygląd, ergonomia, proporcje.
Testowy – symulacja warunków pracy, wytrzymałości.
2. Wybór technologii prototypowania

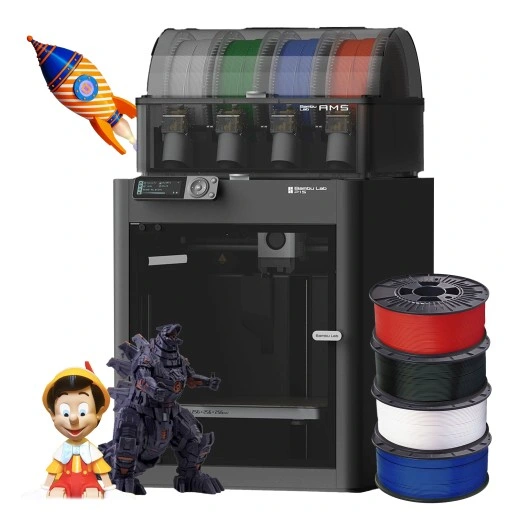

Druk 3D (Additive Manufacturing) – FDM, SLA, SLS (różne materiały i dokładności).
Frezowanie CNC – gdy potrzebne są metale lub wysoka precyzja.
Modelowanie wirtualne (CAD + symulacje) – analizy MES, testy w środowisku cyfrowym.
3. Materiały
PLA, ABS – do szybkich prototypów.

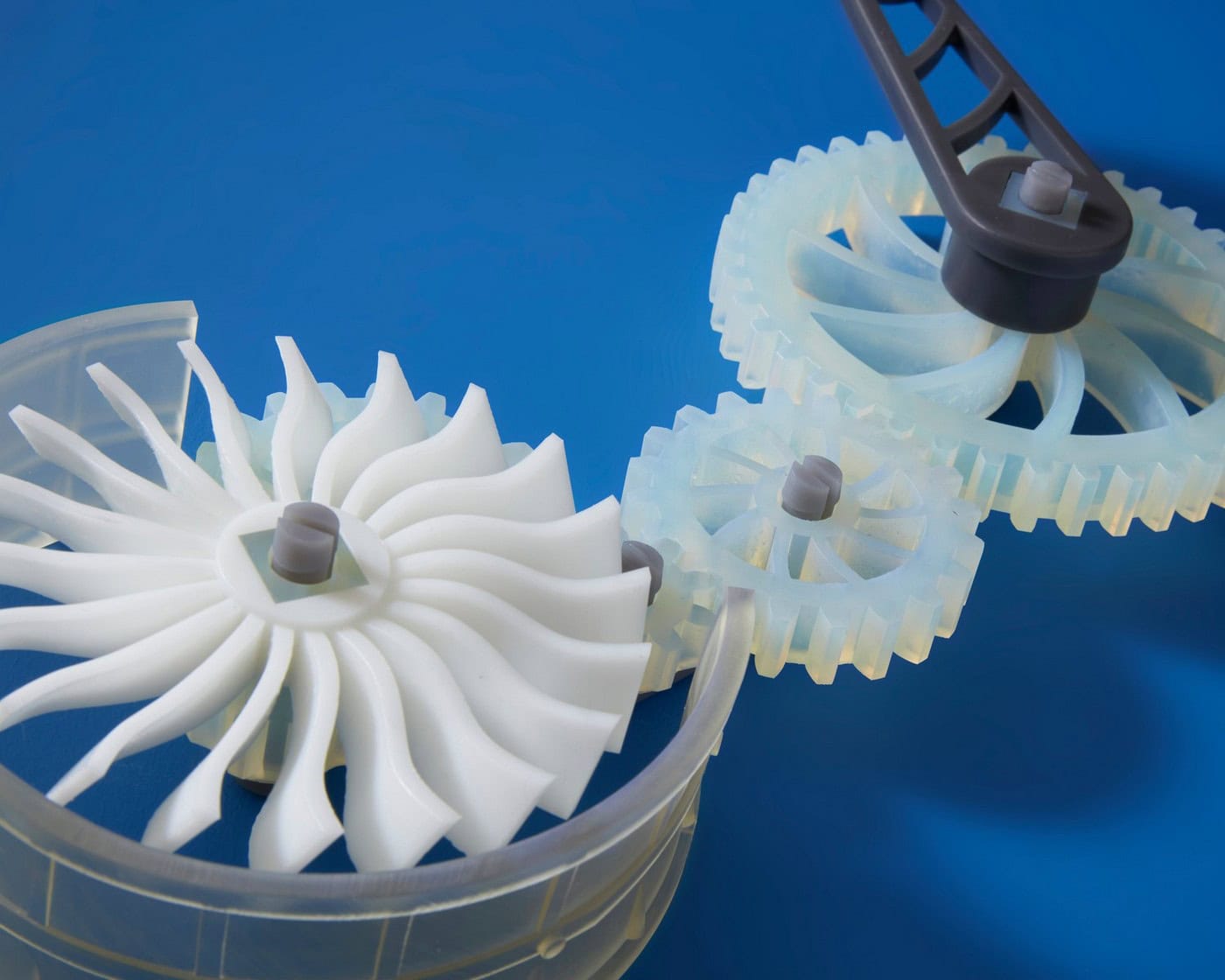

Żywice fotopolimerowe – detale, wysoka precyzja.
Nylon, kompozyty, metale – do prototypów funkcjonalnych.
Dobór zależy od tego, czy prototyp ma być wizualny, testowy czy produkcyjny.
4. Iteracyjność i czas realizacji
Prototypowanie 3D powinno być szybkie i wieloetapowe – wprowadzanie poprawek po każdym teście.
Skrócenie cyklu projektowego jest główną zaletą metod addytywnych.
5. Koszt i optymalizacja
Analiza kosztów materiałów i czasu druku.
Minimalizacja odpadów (druk 3D w porównaniu do frezowania).
Wirtualne testy (CAE, CFD) przed produkcją fizyczną w celu redukcji liczby iteracji.
6. Tolerancje i dokładność wymiarowa
Kluczowe przy częściach pasowanych lub mechanizmach.
Wpływ technologii (FDM ma większe odchyłki niż SLA czy SLS).
7. Skalowalność i dokumentacja
Modele CAD muszą być gotowe do adaptacji w produkcji seryjnej.
Ważna jest zgodność z normami i przygotowanie plików w formatach np. STEP, STL.
8. Testy i walidacja prototypu
Testy ergonomii (w VR lub na fizycznym modelu).
Testy wytrzymałościowe (druk z odpowiednich materiałów).
Analiza funkcjonalności (czy prototyp działa zgodnie z założeniami).
